ESL-opdateringshastigheder og skærmydelse

Den grundlæggende begrænsning

Elektroniske hyldeetiketter fungerer under en fysisk begrænsning, som ingen mængde markedsføring kan skjule:elektroforetiske partikler bevæger sig gennem viskøs væske, og viskøs væske modstår bevægelse. Ingen softwareopdatering vil løse dette.

Opdateringshastigheden for en ESL-typisk300ms til 2000msfor en fuldskærmsopdatering-kommer direkte fra den tid, der kræves for ladede titaniumdioxid og carbon black-partikler at migrere gennem kulbrinteopløsningsmiddel under et påført elektrisk felt. Partiklerne støder på modstandskræfter (Stokes trækker, hvis du vil have det tekniske udtryk, betyder matematikken bag det mindre end den praktiske effekt: partikler bremser i tyk væske). De interagerer elektrostatisk med nabopartikler. De klæber til kapselvæggene efter længere tids hvile.

Hvert millisekund af opdateringstid afspejler reelle molekylære-skalahændelser, der forekommer inde i millioner af mikrokapsler samtidigt. Dem, der kommer fra en LCD- eller OLED-baggrund, bør helt opgive den mentale model. Det er ikke skærme, der "scanner" pixels med elektroner. Disse er elektrokemiske systemer, der fysisk flytter stof.

Driving Waveforms: Where Engineering Meets Electrochemistry

Dedrivende bølgeformDet er her, optimeringsindsatsen koncentreres mest intensivt. Det er en tidssekvens med spænding-, der skal opnå fire mål samtidigt: slette det forrige billede, aktivere træge partikler, etablere en referencegråskala og skrive det nye billede-alt imens du minimerer strømforbruget, spøgelsesartefakter og den samlede opdateringsvarighed.

Sletningkommer først. Skærmen driver alle pixels til en ensartet optisk tilstand, typisk hvid. Hvorfor gider? Fordi EPD-partikler udviser sti-afhængig adfærd. En pixel, der går fra sort til grå, følger en anden bane end en overgang fra hvid til grå. Dette blev tydeligt under tidlige implementeringer, da kunder klagede over inkonsekvent gråtone-gengivelse. Sletning tvinger alle pixels til et fælles udgangspunkt, hvilket eliminerer afhængighed af startbetingelser.

Aktiveringfølger-høj-vekselspænding (±15V ved 50-100Hz), der oscillerer partikler mellem optiske ekstremer. Denne proces ryster løse partikler, der er blevet behagelige. Partikler, der er forblevet stationære, udvikler øget overfladeadhæsion til kapselvægge og nabopartikler. Test afslører den optimale aktiveringsvarighed ved at analysere bøjningspunktet for lysstyrke--versus-tidskurven - det nøjagtige tidspunkt, hvor partikelmobilitet når maksimal reaktionsevne. Gå kortere og træge partikler bliver efterladt. Gå længere og strøm bliver spildt.

Så kommerreference gråtonetablering. Displayet skaber en ensartet hvid referencetilstand, fordi EPD-gråskala-nøjagtigheden afhænger kritisk af at starte fra en kendt optisk basislinje. Det er bemærkelsesværdigt, at indsættelse af et kort nul-spændingsinterval efter denne fase forbedrer den efterfølgende gråtonekonsistens. Partiklerne har brug for et øjeblik til at stabilisere sig, før de bliver bedt om at ramme præcise mellempositioner.

Endelig,billedskrivning. Pixel-specifikke spændinger og varigheder driver partikler til målpositioner. En 16--niveau gråtoneskala kræver præcis kontrol af partikels lodrette fordeling inden for hver mikrokapsel-partikler på den øverste overflade producerer hvidt, i bunden producerer sort, og mellemliggende positioner producerer gråtoner.

Skub mod 300 ms

Hvor hurtigt kan ESL-systemer egentlig gå? Aggressiv bølgeformoptimering har vist sig180ms reduktioni aktiveringsfasen varighed og120ms reduktioni reference gråtonefase. Disse gevinster kommer fra flere teknikker, der er raffineret over flere implementeringscyklusser.

Bøjningspunktsanalysetillader overvågning af-realtids optisk respons i stedet for at bruge faste aktiveringstider.Reduktion af polaritetsskiftbetyder noget, fordi vending af spændingspolaritet genererer strømspidser og spilder energi-sekvenseringsoperationer for at minimere disse overgange. Ogstrategisk indsættelse af 0V intervallerudnytter partikelmomentum, hvilket tillader fortsat migration uden strømforbrug.

Det teoretiske minimum for nuværende-generations EPD-materialer ser ud til at være ca200 msfor acceptabel billedkvalitet. Nogle paneler er blevet skubbet til 180 ms under kontrollerede forhold, men kvalitetsforringelse bliver mærkbar. At bryde denne barriere vil kræve materialeinnovation, ikke bølgeformssmart.

Opdateringstilstande: Hastighed-Kvalitet-Ghosting-trilemma

Hver ESL-opdatering involverer en uundgåelig tre-afvejning. Ingen teknik kan undslippe det; man kan kun vælge, hvilke kompromiser man vil acceptere. Implementeringserfaring på tværs af dagligvare-, elektronik- og apoteksdetailmiljøer har givet stærke konklusioner om, hvornår man skal bruge hver enkelt tilstand.

Global opdatering (GC16-tilstand)

Dette er den fulde nulstilling-750-2000mssort-hvid-sort blink, der tvinger hver partikel gennem komplette migreringscyklusser. Det ser dramatisk ud, kunder spørger nogle gange, om etiketterne ikke fungerer, men det er den eneste tilstand, der fuldstændigt eliminerer akkumulerede positionsfejl.

Global opdatering er nødvendig efter udvidede delvise opdateringssekvenser, når der vises high-fidelity-billeder, eller når spøgelsesbilleder er blevet visuelt stødende. En købmandskæde modstod oprindeligt det "grimme blink" og forsøgte at køre rene delvise opdateringer. Tre uger senere var deres salgsfremmende etiketter næsten ulæselige. De kører nu global opdatering hver nat i lukkede timer.

Delvis opdatering

Delvis opdatering opdaterer kun de pixels, der adskiller sig mellem billederne, og fuldføres250-500ms. Tidsbesparelserne er betydelige-mål viser70% effektreduktionpå typiske prisopdateringer-men der er en afvejning.

Uændrede pixels modtager ingen drivspænding. Deres partikler sætter sig gradvist i stadig mere stabile konfigurationer. Stabilt lyder godt, indtil man indser, at stabil også betyder immobil. Efter 5-10 delvise opdateringscyklusser bliver spøgelsesartefakter synlige. Denne tærskel varierer fra producent til producent; nogle paneler tolererer 15 cyklusser, andre viser problemer efter 6. Den eneste pålidelige tilgang er disciplineret periodisk global opdateringsinterspersion.

Hurtig opdatering (DU-tilstand)

Direkte opdateringstilstandofrer gråtoneevnen fuldstændigt. Hver pixel er binær-sort eller hvid, intet imellem. Dette muliggør120-250 msopdateringer med et enkelt blitz, men tekstkanterne ser aliaserede ud, og billeder er udelukket.

For pris-kun ESL-applikationer, der viser numeriske tegn, repræsenterer DU-tilstand ofte sweet spot. En side-om-test i en forbrugerelektronikbutik afslørede, at kunderne ikke kunne skelne DU-priser fra GC16-gengivede priser ved normale visningsafstande. Strømbesparelserne var betydelige.

A2 animationstilstand

På80-120 ms, A2-tilstand nærmer sig video-kompatible opdateringshastigheder. Det er blevet brugt til produktdemoer og interaktive kioskapplikationer.

Men afvejningerne er alvorlige. Ghosting akkumuleres hurtigt. Kontrasten falder. Fine detaljer forsvinder efter et par cyklusser. En kunde ønskede animeret reklameindhold på hyldeetiketter-teknisk muligt med A2, men forringelsen af ​​billedkvaliteten efter 30 sekunder gjorde det upraktisk. Denne tilstand findes til peninput og korte demonstrationer, ikke produktions-ESL-implementering.

Valg af den rigtige tilstand

Hvordan vælger man? Helt ærligt, indholdstypen bestemmer normalt for dig. Fotografiske billeder kræver GC16; pristal kan bruge DU. Opdateringsfrekvens flytter balancen-sjældne opdateringer favoriserer kvalitet, hyppige opdateringer favoriserer hastighed. Og uanset primær tilstand skal global opdatering ske med definerede intervaller. Der er ingen udenom problemet med spøgelsesophobning.

Vis præstationsparametre

Kontrastforhold

EPD-kontrastforhold varierer typisk fra8:1 til 15:1, med premium-paneler, der rækker ud20:1. Sammenligning med LCD-specifikationer (1000:1+) er vildledende.

EPD-kontrast måles under omgivende belysning-de faktiske forhold, hvor kunder læser hyldeetiketter. LCD-kontrast kollapser under stærkt omgivende lys; EPD-kontrast forbedres. Målinger af ESL-læsbarhed i butiksmiljøer med 800+ lux overhead-belysning viser nærliggende LCD-skærme udvasket fuldstændigt.

Stregkodescannere har brug for et sted i nærheden6:1 kontrastat læse pålideligt-har vi testet dette på tværs af flere scannermodeller. Hver kommerciel ESL, vi har målt, rydder denne bjælke let, hvilket betyder, at laserscannere kan læse stregkoder direkte fra det elektroniske display uden problemer.

Opløsning og pixeltæthed

ESL pixeltæthed (100-150 DPI) afspejler et bevidst ingeniørvalg, ikke en teknologisk begrænsning. Højere opløsning kræver flere pixels, som hver kræver individuel kørsel-og øger opdateringstid, strømforbrug og komponentomkostninger.

Nogle klienter har anmodet om 200+ DPI-visninger. På spørgsmålet om synsafstand var svaret altid over 50 cm. På den afstand giver 100 DPI tilstrækkelig tekstlæsbarhed. Over-angivelse af opløsning spilder ressourcer uden synlige fordele.

Farveevne

Standard sort-og-hvid ESLforbliver arbejdshesten: hurtigste opdatering (300 ms), laveste effekt, højeste pålidelighed. Det håndterer 90 % af prisvisningsapplikationer effektivt.

Fire-farvesystemerved hjælp af E Ink Spectra 3100-teknologi muliggøres samtidig sort/hvid/rød/gul visning. Nyttigt til-mærkespecifikke accentfarver, men opdateringstiderne forlænges længere.

Fuld-farvepanelerved hjælp af ACeP Gallery-teknologi kan du producere fotografiske billeder. Det cyan-magenta-gule-hvide partikelsystem er virkelig imponerende-produktfotos, der vises på disse paneler, antages ofte at blive udskrevet. Men1500ms+ opdateringstiderog væsentligt højere omkostninger begrænser anvendelsen til premium-brugssager, hvor visuel påvirkning retfærdiggør udgiften.

Når det kommer til farve, er spørgsmålet altid, om den ekstra informationsværdi retfærdiggør hit for at opdatere tid, strøm og enhedsomkostninger. Ni ud af ti gange klarer monokrom jobbet.

Ghosting: The Persistent Artefact

Ghosting er ikke en defekt, der skal fjernes. Det er en iboende egenskab ved elektroforetisk teknologi, der kræver ledelse.Enhver, der lover ghost-gratis EPD-ydeevne, giver enten en forkert fremstilling af teknologien eller sælger paneler, der opdateres langsomt nok til at skjule problemet.

Hvor spøgelse kommer fra

Tre mekanismer bidrager.Ufuldstændig partikelmigrering-partikler kan ikke nå de tilsigtede positioner på grund af utilstrækkelig køretid eller spænding.Restafgiftsfordeling-ujævn ladningsakkumulering på kapselvægge, der påvirker efterfølgende partikelbevægelse. Ogpartikeladhæsionshysterese-partikler, der er forblevet stationære, udvikler øget overfladeadhæsion.

Der er brugt betydelig tid på at karakterisere ghosting-adfærd på tværs af forskellige panelproducenter. Variationerne er betydelige; nogle paneler spøger synligt efter 5 delvise opdateringer, mens andre tolererer 12-15.

Miljøfaktorer gør det værre

Temperaturbetyder enormt meget. Opløsningsmidlets viskositet stiger ved lave temperaturer, hvilket hæmmer partikelbevægelse og forværrer spøgelse. Under 10 grader skal opdateringstider forlænges, eller synlige artefakter skal accepteres. Under 0 grader bliver standardpaneler problematiske-fuldstændigt ulæselige skærme er blevet observeret i kølekasser med paneler, der ikke er klassificeret til kold drift.

Batterispændingpåvirker også spøgelse. Afladede batterier leverer reduceret drivspænding, hvilket forårsager ufuldstændig partikelmigrering. En apoteksklient oplevede mystiske spøgelsesproblemer, der viste sig at være defekte batterier i et parti etiketter. ESL-systemer bør implementere lav-detektion af batteri med forebyggende vedligeholdelsesadvarsler.

Opdater historikkensammensætter alt. En pixel, der gentagne gange viser det samme indhold, udvikler stadig mere vedvarende partikelkonfigurationer. Statisk indhold spøger hurtigere end dynamisk indhold-i modstridende, indtil adhæsionsmekanismen er forstået.

Håndtering af Ghosting i praksis

Periodisk global opdateringforbliver den primære afhjælpning. Den typiske anbefaling er obligatorisk fuld-skærmopdatering efter hver 5.-10. delvise opdateringer, selvom det optimale interval varierer efter panel og driftsforhold.

Temperaturkompenserede-opslagstabellerhjælp i variable miljøer. Køreparametre gemt i LUT'er indekseret efter temperatur forlænger automatisk bølgeformsvarigheden ved lave temperaturer. Mål viser40 % reduktion af spøgelsesbillederved at bruge vel-afstemt temperaturkompensation i forhold til faste parametre.

Historisk rammekompensationer mere sofistikeret-til at justere aktuelle drivbølgeformer baseret på pixel-opdateringshistorik for at kompensere for akkumuleret positionsbias. Ikke alle ESL-controllere understøtter dette, men det gør en målbar forskel på paneler, der har været i drift i flere måneder.

Indholdsdesignbetyder også noget. Hvide baggrunde med sort tekst giver mindre synlige spøgelser end omvendte farveskemaer. ESL-skabeloner bør designes med ghosting-egenskaber i tankerne-undgå store ensfarvede sorte områder, som naturligvis vil foretrække hvide baggrunde.

System-Opdateringsydelse på niveau

Individuel ESL-opdateringstid er kun én komponent i systemopdateringsforsinkelse. For udrulninger med tusindvis af etiketter dominerer netværksarkitekturen den samlede opdateringstid. Nogle klienter besætter over 50 ms panelopdateringsforbedringer, mens de ignorerer netværksflaskehalse, der føjer 30 sekunder til deres opdateringscyklusser.

Kommunikationsprotokoller

Proprietære sub-1GHz RF-systemertilbyde maksimalt dækningsareal og bygningsgennemtrængning. Gateway-til-labelkommunikationsrækkevidde overstiger 25 meter, hvilket betyder noget i store-fodaftryksmiljøer. Båndbreddebegrænsninger begrænser samtidig opdateringskapacitet, men for typiske detailopdateringsmønstre bliver dette sjældent flaskehalsen.

Bluetooth Low Energy med PAwR(Periodisk annoncering med svar, tilføjet i BLE 5.4) muliggør standardiseret tovejskommunikation med massive enhedsantal. Et enkelt adgangspunkt kan teoretisk adressere32.640 etiketter-128 grupper gange 255 etiketter pr. gruppe. Det periodiske annonceringsinterval bestemmer systemets latens; kortere intervaller giver hurtigere respons til højere strømomkostninger. BLE-systemer er blevet implementeret med 1-sekunds intervaller til tidsfølsomme applikationer og 10-sekunders intervaller til rutinemæssige prisopdateringer.

Netværkstopologifølger et stjernemønster med centraliserede gateways. Hver gateway dækker en defineret zone; overlappende dækning sikrer redundans. Store detailimplementeringer kræver omhyggelig RF-kanalplanlægning-én implementering, hvor to gateways på tilstødende kanaler skabte interferensmønstre forårsagede 15 % pakketab.

Virkelig-verdensgennemstrømning

I produktionssystemer,3.000 etiketopdateringer på 5 minuttergennem en enkelt gateway er konsekvent opnåelig. Slut-til-afslut ventetid fra serverkommando til visning af færdiggørelseskørsler3-10 sekunderafhængigt af netværksbelastning og krav om genforsøg.

Den kritiske indsigt fra implementeringserfaring: For typiske detailopdateringsscenarier, hvor prisændringer spreder sig til tusindvis af etiketter, begrænser netværksydelse på system-niveau den samlede opdateringstid frem for opdateringshastigheden for individuelle etiketter. Optimering af individuelle opdateringshastigheder under 500 ms giver et faldende afkast, når netværksudbredelse kræver sekunder.

Strømforbrug og batterilevetid

EPD-strømforbrug forekommer næsten udelukkende under opdateringsbegivenheder. Standby-strømmen er ubetydelig-mikroampere er blevet målt. Denne profil aktivererflere-års batterilevetidfra møntceller, hvilket fortsat er et af de stærkeste argumenter for EPD-baseret ESL.

Hvad forbruger strøm

Antal pixelshar et lineært forhold-større skærme forbruger forholdsmæssigt mere.Gråtonedybdebetyder noget, fordi 16-niveau GC16 kræver mere komplekse bølgeformer end binær DU-tilstand.Valg af opdateringstilstandhar stor indflydelse; global opdatering bruger 2-3× kraften fra delvis opdatering. Ogtemperaturpåvirker strømforbruget, fordi kolde omgivelser kræver længere bølgeformer.

Batterilevetid i praksis

ForCR2450 lithium møntcellermed en kapacitet på ca. 600mAh er den observerede ydeevne som følger:

Disse fremskrivninger antager stuetemperaturdrift. Kølelagringsapplikationer-kølede og frosne sektioner-oplever accelereret batteridræning fra både øget opdateringskraft og reduceret batterikapacitet ved lave temperaturer. En etiket, der er vurderet til 5 år ved stuetemperatur, kan holde i 2 år i en køleboks.

Hver opdatering bruger begrænset batterikapacitet. Én kunde ønskede animerede priskampagner, der kører kontinuerligt-batterierne holdt tre uger. Systemarkitekter skal definere krav til opdateringsfrekvens før hardwarevalg. En etiket, der kræver opdateringer hver time, kræver en anden batteriarkitektur end en, der opdateres dagligt.

Temperatureffekter på ydeevne

Temperaturen påvirker ESL-ydeevnen gennem flere mekanismer, hvilket gør den til denden vigtigste miljøvariabel. Dette er blevet demonstreret gentagne gange på tværs af implementeringer i klimakontrollerede-detailgulve, kølekasser, frosne fødevarer og udendørs applikationer.

Opløsningsmiddelviskositet

Dette kommer ind i noget kemi, men den korte version: EPD-opløsningsmiddel bliver tykkere, når det er koldt. Forholdet følger nogenlunde enArrhenius kurve-uden at gå for dybt ind i termodynamikken, er det afgørende, at effekten er eksponentiel, ikke lineær.

På25 grader(referencetilstand), udviser partikler nominel mobilitet. På0 grader, viskositeten omtrent fordobles, hvilket halverer partikelhastigheden. På-20 grader4x, hvilket kræver proportionalt forlængede bølgeformsvarigheder. Matematikken forudsiger dette ret godt, selvom resultaterne fra den virkelige-verden nogle gange varierer afhængigt af den specifikke opløsningsmiddelformulering, hver producent bruger.

Test af en producents "brede temperatur" påstande ved at køre deres paneler ved -15 grader afslørede opdateringstider udvidet fra 400ms til 1100ms. Panelerne fungerede, men specifikationerne havde antydet meget bedre kuldeydelse.

Klassifikationer af driftsområde

Standard panelerdække 0 grader til 40 grader med baseline ydeevne.Udvidet rækkevidde panelerhåndtag -10 grader til 50 grader med moderat bølgeformskompensation.Brede temperaturpaneler-nødvendigt til frysekasser-fungerer fra -25 grader til 60 grader ved hjælp af specialiserede front-plane laminatmaterialer, integreret temperaturføling og adaptivt valg af bølgeform. ægtefryser-paneleroptimeret til -30 grader til 10 grader findes, men befaler premium priser.

Temperaturkompensation

Bred-temperatur-ESL inkorporerer på-chiptemperatursensorer, flere kurveparametersæt gemt i hukommelsen og automatisk parametervalg baseret på målt temperatur. Forlængede bølgeformsvarigheder til kold drift og reducerede spændingsudsving til drift med høje-temperaturer.

Ydeevnestraffen for bred-temperaturdrift er ikke-triviel. Målinger viser opdateringstider ved ekstreme temperaturerdobbelt til tredobbeltrumtemperatur-ydelse. Klienter, der implementerer i kølede miljøer, skal tage dette med i deres opdateringstidsberegninger.

Hvor ESL-krav divergerer NYT AFSNIT

Den generiske "retail ESL"-specifikation dækker måske 60 % af implementeringer i den virkelige-verden. De resterende 40 % indebærer specialiserede krav, der kun opstår, når man undersøger specifikke vertikale markeder. Det, der fungerer i en forbrugerelektronikbutik, fejler spektakulært i et frossenvarelager. De følgende afsnit dokumenterer implementeringserfaringer på tværs af brancher, hvor standard ESL-antagelser bryder sammen.

Frisk mad og dagligvarer: Dynamisk prissætning møder letfordærveligt lager

Detailhandel med friske fødevarer repræsenterer den mest krævende ESL-applikation af en simpel grund: Produktværdien forringes kontinuerligt, mens den vises. En bøf, der koster $15/lb mandag morgen, kan være værd $7/lb onsdag aften, hvis den ikke er blevet solgt. Traditionelle papiretiketter kan ikke fange denne værdikurve. ESL kan-men implementeringskravene adskiller sig væsentligt fra standardpriser for dagligvarer.

Dynamisk prissætningkræver opdateringsfrekvenser, der ville dræne standard ESL-batterier inden for måneder. En friskvareafdeling, der kører fire prisopdateringer dagligt-morgenlager, middagsjustering, aftennedskrivning, nulstilling natten over-forbruger batteri med 4× hastigheden for en center-butiksetiket, der opdateres én gang om ugen. Valg af batterikemi skifter fra standard CR2450 møntceller til lithiumthionylchloridceller med højere-kapacitet eller genopladelige muligheder med induktive ladestationer indbygget i hyldebeslag.

Visning af udløbsdatotilføjer krav til informationstæthed. Et simpelt prisskilt kræver måske 50 tegn. En frisk fødevareetiket, der viser pris, enhedspris, pakkedato, salgs-efter dato og brug-efter dato kræver 150+ tegn i læsbare skriftstørrelser. Displayejendomme stiger tilsvarende - 2,9" og 4,2" etiketter bliver standard, hvor 2,13" er tilstrækkeligt til centerbutik.

En dagligvarekædes afdeling for friske fisk og skaldyr implementerede 4,2" tre-farvet ESL med integreret NFC til kundeinteraktion med smartphones. Den røde accentfarve fremhæver varer, der nærmer sig salg-efter datoer med automatisk progressiv prisnedsættelse: 15 % rabat ved 48 timer tilbage, 30 % efter 24 timer, 24 % påkrævet i realtid 1 timer{1}, 1 timer efter integration. tilslutning til lagerstyringssystem-ESL-infrastrukturen blev i det væsentlige en del af lagerkrympningsreduktionssystemet i stedet for blot et prisfastsættelsesværktøj på 23 % i pilotafdelingen, der betalte for hele implementeringen på syv måneder.

Cold case miljøerintroducere de tidligere omtalte temperaturkomplikationer. Mejerikølere, der kører ved 4 grader, forårsager mærkbar opfriskningsafmatning. Kødsager ved 2 grader er værre. Frosne madkasser ved -18 grader kræver specialiserede paneler med bred temperatur, der koster 40-60 % mere end standardenheder. En frossenvareforhandler installerede oprindeligt standardpaneler i deres isafdeling; etiketterne blev ulæselige inden for en uge, da spøgelser akkumulerede fra utilstrækkelig opdatering ved driftstemperatur.

Temperaturgradienten i kølekasser skaber yderligere kompleksitet. Luftgardinsystemer producerer temperaturvariationer på 8-12 grader mellem forkanten (varmere, tæt på omgivende luftblanding) og bagsiden (koldere, nær fordamperen). Etiketter på forsiden af ​​en mejerikasse fungerer muligvis ved 8 grader, mens etiketter på bagsiden fungerer ved 2 grader -forskellige nok til at kræve en anden kurvetiming. Sofistikerede implementeringer implementerer temperaturføling pr. etiket med individualiserede opdateringsparametre.

Sporing af letfordærveligt lagerintegration repræsenterer den næste udvikling. Når ESL-systemer forbindes tovejs med lagerstyring, bliver etiketten en sensor såvel som et display. Lager-udløbsregistrering-identifikation, når en hyldeposition er tom baseret på manglende salgsaktivitet-aktiverer automatiske opfyldningsadvarsler. Én produktionsafdeling reducerede ud-af-lagerhændelser med 34 % ved hjælp af ESL-integreret lagerovervågning, der markerede positioner uden salgsaktivitet i mere end 4 timer i spidsbelastningsperioder.

Lager- og industrilogistik: Skalaen ændrer alt

Industrielle lager-ESL-implementeringer fungerer under begrænsninger, som detailsystemarkitekter sjældent støder på. En købmand kan have 15.000 SKU'er på tværs af 40.000 kvadratfod. Et distributionscenter, der betjener denne købmandskæde, har 50,000+ SKU'er på 500.000 kvadratfod med loftshøjder på 40 fod. RF-udbredelsesmodellerne, der fungerer i et detailhandelsmiljø på 12-fodsloft, fejler fuldstændigt i et lager med stålreoler, der strækker sig til 35 fod.

Beholderplaceringsidentifikationkræver andre visningsprioriteter end detailprisskilte. De dominerende oplysninger er ikke pris-det er lokationskode, SKU og mængde. Lager-ESL-skabeloner viser typisk lokationsidentifikatorer i 48-punkter eller større skrifttyper, der kan læses fra 3+ meter, hvilket gør det muligt for gaffeltruckoperatører og pick-medarbejdere at identificere lokationer uden at nærme sig skraldespanden. Kravene til kontrastforhold skærpes, fordi visning sker under variabel industriel belysning-nogle gange under direkte højrumsarmaturer ved 1500+ lux, andre i skygge ved 200 lux.

Vælg-at-lys integrationudvider ESL ud over passiv visning til aktiv workflow-vejledning. LED-indikatorer integreret med e-papirskærme blinker for at henvise arbejderne til at vælge lokationer. EPD'en viser, hvad du skal vælge; LED'en viser, hvor du skal vælge. Kombinerede systemer reducerer antallet af plukfejl fra typiske 0,5-1 %-områder ned til 0,1 % eller bedre. Strømbudgettet skifter-LED-indikation under plukkeoperationer bruger mere strøm end e-papiropdateringscyklussen. Batteriarkitekturer tilpasser sig i overensstemmelse hermed og flytter ofte til AA-lithiumceller eller kablet strøm til højaktivitetssteder.

Høje-reolmiljøerstress RF kommunikationssystemer. Metalreoler skaber multipath interferens. Høje gange producerer skyggezoner. En enkelt gateway, der dækker 25 meter i detailhandlen, dækker muligvis kun 8-10 meter i et tæt lagermiljø. Gateway-densiteten øges 3-4× sammenlignet med detailinstallationer for tilsvarende dækning. Nogle varehusimplementeringer kører hybridnetværk på under 1GHz til indtrængning i tætte rackområder, WiFi til åbne opstillingsområder, med middleware, der forener kommunikationslaget.

Gaffeltruck-monterede mobilskærmerepræsentere en spirende lager-ESL-variant. I stedet for faste hyldeetiketter monteres skærme på gaffeltrucksmaster og modtager plukinstruktioner i realtid, mens operatørerne navigerer på lageret. Disse enheder opdaterer løbende-placering, antal, næste destination-og kræver strømarkitekturer, der er fuldstændig anderledes end statiske hyldeetiketter. Kablet strøm fra gaffeltruckens elektriske system er standard; batteridrift er ikke levedygtig for kontinuerlige-opdateringsapplikationer.

Automatisering af lageroptællingudnytter tovejs ESL-kommunikation. RFID-integration muliggør automatisk cyklustælling-produkter tagget med RFID-pas nær ESL-enheder udstyret med RFID-læsere, og lageroptællinger opdateres uden manuel scanning. En distributionscenter-implementering reducerede den fysiske beholdningsoptælling med 60 % ved hjælp af ESL-integreret RFID-cyklustælling, der bibeholdt den evige beholdningsnøjagtighed over 99 %.

Hårde miljøvurderingerstof i industrielle sammenhænge. IP54 støv- og stænkbestandighed er basislinje for lagerets ESL; IP65 bliver nødvendigt i miljøer med vaskeprocedurer. Kemisk resistens har betydning i faciliteter, der håndterer opløsningsmidler eller rengøringsmidler. Et lager til autodele krævede etiketter, der er modstandsdygtige over for eksponering af bremsevæske og transmissionsvæske-standard ESL-huse, der blev nedbrudt inden for måneder. Specialiserede kabinetter med kemikalie--resistente polycarbonat-huse tilføjede 35 % til enhedsomkostningerne, men viste sig at være afgørende for lang levetid.

Sundhedspleje og apotek: Nøjagtighed er ikke-forhandlingsbar

Apotek ESL-implementeringer står over for regulatoriske krav, der ikke findes i konventionel detailhandel. En prisfejl i en købmand betyder kundeklager og potentiel juridisk eksponering i henhold til lovene om prisnøjagtighed. En medicinmærkningsfejl på et apotek kan betyde patientskade eller død. Risikoprofilen ændrer fundamentalt systemdesignprioriteter.

Display til lægemiddelidentifikationkræver informationstæthed ud over typisk detail-ESL. En apotekshyldeetikett skal vise: lægemiddelnavn (mærke og generisk), styrke, doseringsform, NDC-nummer, pris, enhedspris, producent og ofte opbevaringskrav. At tilpasse dette på en 2,13" etiket kræver omhyggelig typografi-eller mere almindeligt, implementering af 2,9" eller større skærme. Nogle apoteker bruger 4,2" etiketter med QR-koder, der linker til fuldstændig ordinationsinformation.

Bekræftelse af stregkode nøjagtighedbliver kritisk. Apotekspersonale scanner medicin flere gange under dispenseringsarbejdsgange-modtagelse, hylde, træk, verifikation, dispensering. Den ESL-vise stregkode skal scannes korrekt ved hvert trin. Dette skærper kravene til kontrastforhold ud over detailminimum. Test på tværs af apoteksscanningsudstyr afslører, at ældre apoteksbekræftelsesscannere-nogle stadig bruger CCD-teknologi i stedet for moderne laser- eller billedscannere-kræver 10:1 eller bedre kontrast for pålidelig læsning. Panelvalg skal tage højde for værste{11}}scanningsudstyr i den installerede base.

Kontrollerede stofområderindføre fysiske sikkerhedskrav. Skema II-V-medicin kræver sikker opbevaring med adgangslogning. ESL i kabinetter med kontrollerede stoffer skal integreres med kabinetadgangskontrolsystemer-som viser indikatorer for begrænset adgang, logger hvilke etiketter der var synlige under hver kabinetåbning, hvilket potentielt deaktiverer visning under uautoriserede adgangsforsøg. Ét hospitalsapotek integrerede ESL med deres kontrollerede stofhåndteringssystem for at vise-realtids lageroptællinger, der opdateres automatisk, efterhånden som medicin udleveres, hvilket eliminerer manuel optælling.

Opbevaring af medicin på kølkombinerer krav til apoteksnøjagtighed med udfordringer i kold-kædetemperatur. Vacciner, insulin og visse biologiske stoffer kræver opbevaring mellem 2-8 grader. Brede-temperatur-ESL-paneler er obligatoriske. Nogle apotekskøleopbevaringsapplikationer kræver temperaturlogning med ESL-integrerede sensorer, der viser den aktuelle temperatur sammen med medicinoplysninger, hvilket giver visuel bekræftelse af, at opbevaringsforholdene forbliver inden for specifikationerne, uden at personalet skal kontrollere separat overvågningsudstyr.

Sygehusapotekdrifttilføje kompleksitet ud over detailapoteker. Medicinvogne, automatiserede udleveringsskabe og satellit-apoteker har hver især forskellige ESL-krav. Vogn-monteret ESL kræver robust konstruktion, der overlever gentagen transport; displays skal forblive læsbare under den fluorescerende belysning, der er typisk på hospitalsgange. Automatisk integration af dispenserskabe kræver kommunikationsprotokoller, der er kompatible med kabinetadministrationssoftware-ofte proprietære systemer med begrænsede-integreringsmuligheder for tredjeparter.

Dokumentation for overholdelse af lovgivningkræver revisionsspor, som detail-ESL-systemer sjældent giver. Fælles kommissions akkreditering for sygehusapoteker kræver dokumentation for lægemiddelmærkningens nøjagtighed. ESL-administrationssystemer skal logge hver etiketopdatering med tidsstempel, brugerautorisation og indholdsændringsdetaljer. Et hospitalssystems undersøgelse fra Joint Commission undersøgte specifikt deres ESL-auditsporskapaciteter; landinspektøren anmodede om dokumentation for etikettens nøjagtighed verifikationsprocedurer for de seneste 12 måneder.

Elektronik og høj-detailhandel: Real-konkurrencedygtige priser

Detailhandel med forbrugerelektronik opererer på et pris-gennemsigtigt marked, hvor kunder rutinemæssigt tjekker konkurrenternes priser på smartphones, mens de står i butikken. ESL-værdiforslaget skifter fra arbejdsbesparelser til konkurrencedygtige reaktionsevner-evnen til at matche eller slå konkurrenternes priser i realtid- i stedet for at vente på opdateringer af prisfilen natten over.

Konkurrencedygtig prisovervågning integrationforbinder ESL-systemer med prisintelligence-tjenester, der løbende skraber konkurrerende hjemmesider. Når en større konkurrent sænker deres pris på en flagskibssmartphone, registrerer prisoplysningstjenesten ændringen inden for få minutter, prissætningsmotoren evaluerer marginregler, og opdaterede priser forplanter sig til hyldeetiketter inden for 3-10 sekunders netværksforsinkelsesvindue. Én elektronikforhandler reducerede pris-drevne walkouts med 18 % efter at have implementeret konkurrencedygtig prismatching i realtid gennem deres ESL-infrastruktur.

Rich produktinformation displaypasser til de højere vederlagskøb, der er typiske i elektronikdetailhandelen. En kunde, der køber en bærbar computer til USD 1.500, ønsker specifikationer-processor, hukommelse, lagerplads, skærmopløsning, batterilevetid. Større format ESL (7,5" og derover) muliggør specifikationsvisning, som tidligere krævede trykte spec-kort. Nogle elektronikforhandlere implementerer kombinationsarmaturer med e-papir til priser og specifikationer sammen med små LCD-skærme til salgsfremmende videoindhold-som udnytter hver teknologis styrker.

Display til tilbehørbruger ESL til at drive salg af bilag. En skærm, der viser oplysninger om "fungerer med:" linker primære produkter til kompatibelt tilbehør-etuier til telefoner, kabler til bærbare computere, spil til konsoller. Dynamisk prissætning af vedhæftede filer kan tilbyde bundterabatter, der vises på ESL-tilbehøret, når det primære produkt-ESL angiver lagerniveauer, der skal flyttes.

Anti-tyveri-integrationbliver relevant for-merchandise af høj værdi. ESL-systemer kan integreres med elektronisk artikelovervågning (EAS) og RFID-baseret lagersporing. Når et EAS-tag fjernes uden korrekt deaktivering, kan den tilhørende ESL vise en advarsel eller ændre udseende. Mere sofistikerede implementeringer opdaterer lageroptællinger i realtid-efterhånden som produkter fjernes fra sikkerhedsarmaturer, hvilket muliggør øjeblikkelig lager-bevidsthed.

Produktlivscykluspriserfor elektronik følger forudsigelige mønstre, ESL muliggør automatiserede regler for livscyklusprissætning, der justerer marginer baseret på produktets alder, lagerniveauer og efterfølgende produktlanceringsplaner. Når en ny iPhone lanceres, opdateres den forrige generations ESL automatisk med clearancepriser i henhold til forud-definerede margenregler uden manuel indgriben.

Demo enhedsstyringi elektronikdetailhandelen bruger ESL-varianter designet til produktdisplayarmaturer. Disse enheder integreres ofte med sikkerhedstethers, strømstyringssystemer og interaktive kiosker. Displayet viser muligvis priser, når de er inaktive, og skifter til fremhævede funktioner, når kunder interagerer med demoproduktet. Nogle implementeringer bruger nærhedssensorer til at registrere kundetilstedeværelse og opdatere vist indhold i overensstemmelse hermed.

Industrielle dele og MRO: Lang-halet lagerudfordringer

Forhandlere af vedligeholdelse, reparation og drift (MRO) og leverandører af industridele administrerer lagerprofiler, der er radikalt anderledes end forbrugere i detailhandelen. En typisk MRO-distributør har 100,000+ SKU'er med lang-haledistribution-20 % af SKU'er genererer 80 % af omsætningen, mens 80 % af SKU'er sidder med minimal bevægelse. Traditionelle mærkningstilgange mislykkes økonomisk, når omkostningerne til etiketvedligeholdelse overstiger produktmarginen for varer, der bevæger sig langsomt.

Høj-SKU-økonomiskift ESL ROI beregninger. I dagligvaredetailhandelen kommer ESL-tilbagebetalingen primært fra arbejdsbesparelser på prisændringer. I MRO-distribution kommer tilbagebetalingen fra forbedring af lagernøjagtigheden og reduceret forældelse på langsomt-bevægende varer. En fastener-distributør reducerede lagerafskrivninger-med 31 % efter implementering af ESL-integreret lagersporing, der identificerede langsomt-bevægende lager til salgsfremmende priser før forældelse.

Display med tekniske specifikationerkrav ligner apotek mere end dagligvarer. Industrielle dele kræver visning af dimensionelle specifikationer, materialekvaliteter, certificeringer og kompatibilitetsoplysninger. En lejefordelers ESL viser: varenummer, producent, boringsdiameter, ydre diameter, bredde, hastighedsklassificering, belastningsværdi og gældende specifikationer (ISO, ABEC osv.). Krav til informationstæthed skubber i retning af større skærme og omhyggeligt typografisk design.

Beholderplaceringssystemeri deledistribution bruger man ofte proprietære lokationskodningsordninger udviklet gennem årtiers drift. ESL-integration skal rumme ældre lokationsformater, mens den potentielt muliggør migrering mod standardiseret lokationskodning. Ændringsstyring bliver lige så vigtig som teknisk implementering-lagerpersonale, der er vant til lokationskoder, de har brugt i 20 år, modstår formatændringer uanset systemkapacitet.

Kunde-vendte terminalerved reservedelstællere drage fordel af ESL-integration. Når en kunde anmoder om en del, forespørger tællerpersonalet systemet, og ESL-displays på lagerstedet lyser op eller viser afhentningsinstruktioner. Nogle reservedelsdistributører har implementeret "bring til tæller"-arbejdsgange, hvor ESL-skærme på skraldepladser viser plukkeinstruktioner og tællerpersonalenavne, hvilket muliggør flere samtidige kundeserviceinteraktioner med tydelig afhentningsidentifikation.

Kitting og monteringsoperationerbruge ESL til at vejlede komponentvalg til samlinger med flere-dele. Et hydraulisk systemsæt kan omfatte pumpe, motor, ventiler, fittings, slanger og væske-hvert opbevaret på forskellige lagersteder. ESL-skærme på hver lokation viser sætordren, nødvendige mængder og færdiggørelsesstatus. Integration med montagedokumentation viser arbejdsinstruktioner sammen med komponentidentifikation.

Leverandør-administreret beholdning (VMI)programmer udnytter ESL til synlighedsdeling. Når leverandører administrerer lagerniveauer på kundelokationer, kan ESL vise genopfyldningsstatus, indgående forsendelsesdatoer og lagertilgængelighed. Denne gennemsigtighed understøtter lige--fremstillingsprogrammer, der kræver pålidelig tilgængelighed af dele uden for store lagerinvesteringer.

ESL vs. Alternative Display Technologies NYT AFSNIT

Valg af ESL handler ikke kun om at vælge det bedste e-papirpanel. Det handler om at vælge den rigtige skærmteknologi til applikationen.E-papirkonkurrerer medLCD hylde displays, segmentdisplays og traditionelle papiretiketter-hver med særskilte ydeevnekarakteristika, omkostningsstrukturer og applikationssødepunkter. Den følgende analyse giver det tekniske grundlag for beslutninger om teknologiudvælgelse.

E-Papir (EPD) elektroniske hyldeetiketter

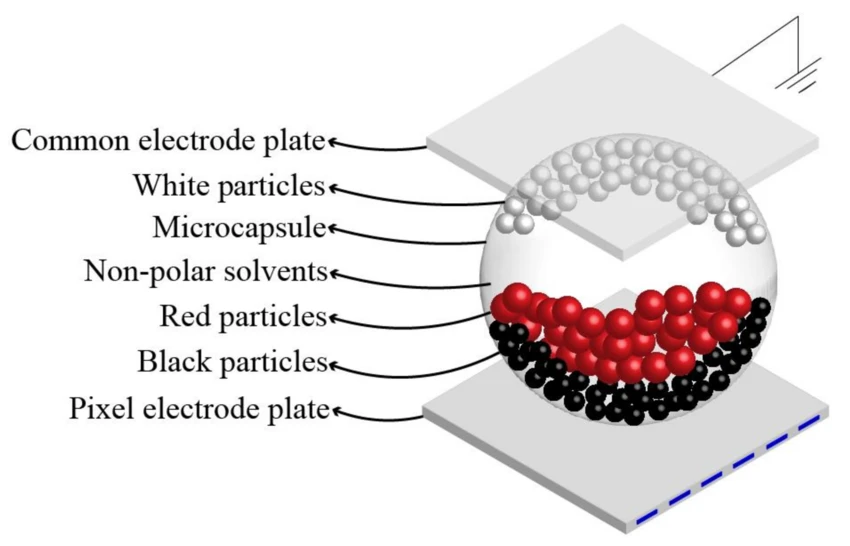

Driftsprincip: Elektroforetisk partikelmigrering i mikrokapselsuspension under påført elektrisk felt. Bistabil-bevarer billedet uden strøm.

Styrker: Nul strømforbrug ved statisk (ægte bistabilitet), fremragende læsbarhed af omgivende lys, brede betragtningsvinkler (170 grader +), papir-lignende udseende, der integreres naturligt med detailmiljøer, fler-års batterilevetid fra møntceller, læsbarhed i sollys til udendørs og høj-lysstyrkeapplikationer.

Begrænsninger: Langsom opdatering (300-2000 ms for fuld opdatering), begrænset farvekapacitet (1-4 farver til kommercielle produkter, fremkommer i fuldfarve), spøgelsesartefakter, der kræver periodisk fuld opdatering, forringelse af ydeevne ved kolde temperaturer, højere enhedspris end LCD-alternativer.

Omkostningsstruktur: Displaymoduler $3-15 afhængigt af størrelse og farvekapacitet; komplette ESL-enheder med controller, kommunikation, hus og batteri $8-40; infrastruktur (gateways, administrationssoftware) tilføjer $0,50-2 pr. etiket til typiske implementeringer.

Optimale applikationer: Pris-centreret detailmærkning med sjældne opdateringer (dagligvarer, almindelige varer, apotek), udendørs eller-omgivende-lysmiljøer, implementeringer, der prioriterer batterilevetid over opdateringshastighed, applikationer, der kræver papir-som æstetik.

LCD hyldeskærme

Driftsprincip: Lydmodulering med flydende krystal med LED-baggrundsbelysning. Kræver kontinuerlig strøm til baggrundsbelysning; displaytilstand vedligeholdes ikke uden strøm.

Styrker: Hurtig opdatering (60Hz-standard, velegnet til video), fuldfarvekapacitet med millioner af farver, høj lysstyrke for opmærksomhed-fangende kampagner, mulighed for at vise video og animation, moden teknologi med omfattende leverandørøkosystem.

Begrænsninger: Kontinuerligt strømforbrug (3-15 W for typiske skærme med hyldekant), dårlig omgivende lysydeevne (udvasket udseende i lyse detailmiljøer), betragtningsvinkelbegrænsninger (±60 grader typisk før farveskift), baggrundslysfejl er almindelig fejltilstand, kræver kabelforbundet strøminfrastruktur.

Omkostningsstruktur: Displaymoduler $15-50 afhængig af størrelse; komplet netværkshylde viser $50-200; installationsomkostningerne overstiger ofte hardwareomkostningerne på grund af strøminfrastrukturkrav.

Optimale applikationer: Salgsfremmende slutkapsler, hvor animation tiltrækker opmærksomhed, video-aktiverede annonceringsskærme, tidsbegrænsede-promoveringskampagner, miljøer med kontrolleret belysning (indkøbscentre, lufthavnsbutikker), applikationer, hvor der allerede findes strøminfrastruktur.

Segment LCD-skærme

Driftsprincip: Simple flydende krystalsegmenter (som lommeregnerskærme) drevet af dedikerede segmentdrivere. Meget lav effekt, men begrænset til forud-definerede tegnsæt.

Styrker: Ekstremt lav pris ($0,50-2 pr. skærm), meget lavt strømforbrug (mikroampere til statisk skærm), bredt temperaturområde, enkel køreelektronik, dokumenteret pålidelighed gennem årtiers implementering.

Begrænsninger: Faste segmentmønstre begrænser visningsbart indhold (typisk kun tal og begrænsede tegn), ingen grafikmuligheder, begrænsede størrelsesmuligheder, æstetisk dateret udseende, hvert tegn kræver et dedikeret segmentmønster.

Omkostningsstruktur: Vis moduler under $1 i volumen; komplette prisdisplayenheder $2-5; minimale infrastrukturomkostninger.

Optimale applikationer: Ren numerisk prisvisning, hvor indholdsfleksibilitet ikke er påkrævet, ekstreme omkostninger-følsomme implementeringer, høj-volumen applikationer, der prioriterer enhedsøkonomi frem for kapacitet, barske miljøimplementeringer, hvor sofistikeret elektronik skaber pålidelighedsrisiko.

Papiretiketter (manuel)

Driftsprincip: Trykte papiretiketter indsat i plastikholdere eller klæbet direkte på hyldekanterne. Opdateret manuelt af butikspersonale.

Styrker: Laveste teknologiomkostninger (effektivt nul for skærmhardware), ubegrænset grafisk fleksibilitet, ingen elektronik til fejl, ingen infrastrukturkrav, velkendte arbejdsgange for detailmedarbejdere.

Begrænsninger: Arbejds-intensiv opdateringsproces (15-30 sekunder pr. etiket for erfarne medarbejdere), fejltilbøjelige (estimeret 5-15 % prisnøjagtighedsproblemer i typisk detailhandel), omkostninger til materialer og udskrivningsforbrugsvarer, begrænset mulighed for at udføre hurtige prisændringer, miljømæssigt spild fra bortskaffelse af etiket.

Omkostningsstruktur: Etiketholdere $0,10-0,50 hver; papiretiketter 0,01 USD-0,05 hver; Løbende arbejds- og materialeomkostninger overstiger typisk ESL-livscyklusomkostningerne inden for 2-4 år for applikationer med høj opdateringsfrekvens.

Optimale applikationer: Meget små detailhandelsaktiviteter, hvor lønomkostningerne er ubetydelige (ejer-drevne butikker), miljøer med ekstremt lav opdateringsfrekvens, midlertidig eller pop{1}}op detailhandel, hvor investering i infrastruktur ikke er berettiget, applikationer, der kræver usædvanlige fysiske formater, der ikke er tilgængelige i elektroniske muligheder.

Teknologivalgsramme

Beslutningskriterier for udvælgelse af displayteknologi involverer flere faktorer, der skal vægtes i henhold til applikationsprioriteter:

Opdateringsfrekvenshar stor indflydelse på teknologivalget. Applikationer med mindre end ugentlige opdateringer retfærdiggør sjældent ESL-investering; papiretiketter forbliver økonomiske. Applikationer med daglige opdateringer når ESL breakeven inden for 2-3 år. Applikationer med flere daglige opdateringer favoriserer stærkt ESL-økonomi.

Indholdskompleksitetpåvirker teknologivalget. Ren numerisk prisvisning kan bruge segment LCD til laveste pris. Priser plus begrænset tekst (produktnavne, enhedspriser) passer til e-papir ESL. Rigt grafisk indhold eller video kræver LCD trods højere strømomkostninger.

Miljøforholdbegrænse muligheder. Højt omgivende lys (udendørs, vinduer, skarp detailbelysning) favoriserer e-papirets reflekterende display. Kontrollerede lysmiljøer kan bruge LCD effektivt. Ekstreme temperaturer (afkølet, udendørs) kræver passende panelklassificeringer uanset teknologivalg.

Tilgængelighed af strøminfrastrukturafgør ofte gennemførligheden. Steder uden tilgængelig strøm, eller hvor driftskraft ville være uoverkommeligt dyrt, kræver i det væsentlige batteridrevet-ESL. Placeringer med strøminfrastruktur, der allerede er på plads (over-belysningskredsløb på hylde), kan overveje LCD-muligheder.

Totale ejerskabsomkostninger analysebør overveje:

Disse tal varierer betydeligt baseret på lokale lønomkostninger, opdateringsfrekvenser og implementeringsskala. Beregningen favoriserer typisk ESL for opdateringsfrekvenser over 1-2 gange om ugen på arbejdsmarkeder i udviklet økonomi.

Hybride implementeringsstrategier

Få forhandlere implementerer en enkelt skærmteknologi på tværs af alle applikationer. Hybridstrategier matcher teknologi til applikationskrav inden for et enkelt detailhandelsmiljø:

E-papir for pris, LCD for reklamebruger ESL til rutinemæssig prisfastsættelse i hele butikken, mens der installeres LCD-skærme ved endestykker, kasseområder og salgsfremmende hot spots, hvor videokapacitet og høj lysstyrke tiltrækker kundernes opmærksomhed. Denne tilgang indfanger ESL-effektivitetsfordele for størstedelen af ​​etiketter, mens den bevarer salgsfremmende fleksibilitet, hvor det betyder mest.

Segmentér LCD for pris, e-papir for informationimplementerer billige segmentskærme til ren numerisk prissætning, mens der bruges større e-papirskærme til detaljerede produktoplysninger, hvor indholdets kompleksitet retfærdiggør omkostningspræmien. Denne tilgang minimerer omkostningerne for store-baserede etiketter, samtidig med at den muliggør omfattende informationsvisning, hvor kundeværdi retfærdiggør investering.

Matching af temperatur-zoneteknologiimplementerer standard ESL i omgivende detailområder, mens der bruges brede-temperaturvarianter i kølezoner og potentielt vælger hårdere segmentskærme i frysesektioner, hvor selv bred-temperatur e-ydeevne bliver marginal. Teknologivalg følger miljøkrav i stedet for at anvende ensartede specifikationer.

Skaler-hensigtsmæssig infrastrukturkan bruge ESL med fuld netværksinfrastruktur i store-formatbutikker, mens du implementerer selvstændige segmentskærme eller endda papiretiketter i mindre formatbutikker, hvor infrastrukturinvesteringer ikke skaleres økonomisk. Teknologivalg tager hensyn til implementeringsskalaen sammen med tekniske krav.

Nye teknologier

Høj-EPD-forskning

Laboratoriedemonstrationer har opnået75Hz opdateringshastighederpå e-papirpaneler-, der nærmer sig LCD-område. Disse demoer på industrikonferencer er virkelig imponerende, men produktionsimplementeringen er stadig fjern.

De vigtigste muliggørende teknologier omfatterflydende krystal tilsætningsstofferder doper elektroforetisk væske med forbindelser, der inducerer tilbagestrømningseffekter. Forskningsartikler rapporterer en hastighedsforbedring på 2,8×, samtidig med at kørespændingen reduceres med 50 %.Tynd-filmfront-laminaterreducere partikelmigreringsafstanden.Nye nanopartikelformuleringeroptimere overfladeladningsegenskaber og reducere hydrodynamisk radius. Ogmaskinlæring-optimeret bølgeformgenereringtilpasser sig i realtid-til at vise tilstand og miljøforhold.

Disse teknologier er fortsat under udvikling. Det er ikke tilrådeligt at specificere produktions-ESL-produkter baseret på laboratorieresultater.

Farve E-Papirudvikling

E Ink Gallery 3teknologi viser, hvor farve-EPD er på vej hen. Sort/hvid refresh er faldet til350 ms, ned fra 2000 ms i tidligere generationer. Hurtige farvetilstand hits500 ms. Standard farvetilstand kører750-1000ms. Farvetilstand i bedste kvalitet mangler stadig1500 ms.

Farve-EPD skifter fra "næppe brugbar" til "praktisk levedygtig" for udvalgte applikationer. Forvent fortsat forbedring, men monokrom vil bevare hastigheds- og kraftfordelene på ubestemt tid på grund af fundamentale partikelfysiske forskelle.

Ydeevnespecifikationer for systemdesign

Minimum levedygtige specifikationer

For generel hyldemærkning repræsenterer disse tal gulvet:

Opdater tidskal ramme 2000ms eller bedre for global tilstand, 500ms eller bedre for delvis.Kontrastforholdskal overstige 8:1.Opløsningskal nå op på mindst 100 DPI.Betragtningsvinkelskal spænde over 170 grader eller bredere.Driftstemperaturområdeskal dække 0 grader til 40 grader.Batterilevetidbør overstige 5 år ved 2 opdateringer pr. dag.

Forbedrede specifikationer

For krævende applikationer-hyppige opdateringer, kølerum, salgsfremmende indhold-strammer specifikationerne:

Opdater tidskal ramme 1000ms for global, 300ms for delvis.Kontrastforholdbør overstige 12:1.Opløsningbør nå 120 DPI eller højere.Farveevne(3-4 farver) bliver relevant.Driftstemperaturområdeskal spænde -25 grader til 50 grader.Batterilevetidbør overstige 3 år med 4 opdateringer om dagen.

Specifikationsvalidering

Leverandørens specifikationer skal verificeres under realistiske forhold. Dette er ikke valgfrit-der er stødt på væsentlige huller mellem dataarkkrav og produktionsydelse.

Test opdateringstid ved minimum og maksimum driftstemperaturer, ikke kun stuetemperatur. Bekræft kontrastforhold under faktiske butiksbelysningsforhold, ikke laboratoriebelysning. Valider batterilevetid fremskrivninger med tilsigtet opdateringsfrekvens og indholdstype-leverandørfremskrivninger antager typisk bedste-scenarier. Bekræft system-opdateringsforsinkelse med måletikettantal for at sikre, at netværksarkitekturen skaleres korrekt.

Matcher teknologi til applikation

Udvælgelsen af ​​elektronisk hyldemærketeknologi kommer i sidste ende ned på at matche kapaciteter til kravene. Fysikken i elektroforetiske skærme etablerer faste grænser-opdateringshastigheder, temperaturfølsomhed, spøgelsesadfærd-som ingen mængde af optimering vil overskride. Forståelse af disse grænser muliggør realistisk systemdesign og passende teknologivalg.

Til implementeringer, hvor begrænsningerne passer til applikationen, leverer -moderat opdateringsfrekvenser, drift i omgivelsestemperatur, pris-fokuseret indhold-overbevisende værdi gennem eliminering af arbejdskraft, forbedring af prisnøjagtighed og driftsfleksibilitet. For applikationer, der skubber imod ESL-begrænsninger, kan -høj-opdateringer, ekstreme temperaturer, rigt medieindhold-vise alternative teknologier eller hybride tilgange mere passende.

Teknologien udvikler sig fortsat. Opdateringshastigheden forbedres trinvist. Farvekapaciteten udvides. Temperaturområder udvides. Men den grundlæggende fysik består. Vellykket ESL-implementering kræver, at man arbejder inden for disse begrænsninger, uden at lade som om, de ikke eksisterer.
